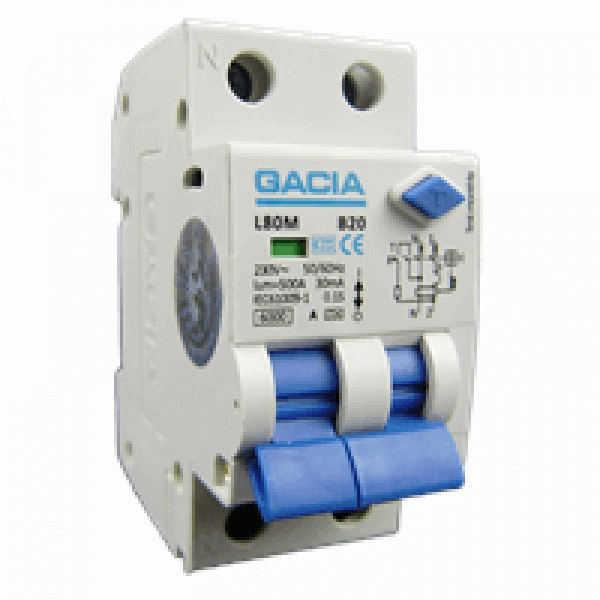

Aardlekautomaat 25A

Aardlek automaat B-Karakteristiek. GACIA Aardlekautomaten zijn er als B en C karakteristiek
en is er een foutstroom keuze van 30 mA en 300mA.
De aardlekautomaat is een combinatie van een installatie
Automaat en aardlekschakelaar in 1 behuizing.

Betekenis verschillende karakteristieken. De meestvoorkomende zijn de B-, C- en D-
karakteristiek. Deze karakteristiek zegt iets over de uitschakel stroomsterkte.
B-karakteristiek 3 á 5 In
C-karakteristiek 5 á 10 In
D-karakteristiek 10 á 20 In
Thermisch magnetisch
Thermisch wordt gemeten doormiddel van een bi-metaal. Door het vloeien van een
stroom wordt het bi-metaal warm en bij een te grote stroom te warm en schakelt
deze uit. Er zijn kleine start- of inschakelstromen mogelijk.
Magnetisch wordt gemeten door een elektromagneet. Deze werkt bij de grotere
stroomwisselingen zoals bijvoorbeeld een kortsluiting. De opgewekte magnetisme zal een
palletje bedienen en tegen het uitschakelmechanisme drukken waardoor de automaat
uitschakelt. Uitschakelen gebeurt snel (0,01 s = 10 ms).
